Леха

Усилители мощности

Recommended Posts

Могу помочь начинающим радиолюбителям (если такие есть) с запуском и настройкой усилителей, разводкой плат, расчетом оформления акустики...

Есть ПП для разных микросхем УНЧ (TDA2003, 2030. 2050, STK***)

Обращайтесь если есть вопросы. :)

Share this post


Link to post
Share on other sites

Классс, очень интересное увлечение . У меня папа радиолюбитель. Я даже в юном возрасте помогала ему

платы паять, правда уже почти не помню, какие именно платы, но знаю, что делала по схеме и было очень интересно.

Особенно, еще и потому - что отец мне платил за каждую плату и не просто так тупо платил, а сумма возрастала от

качества работы ))))

п.с. Леха, покажи свои микросхемы (если есть )) и расшифруй УНЧ )))

Share this post


Link to post
Share on other sites

Все просто, УНЧ это Усилитель Низкой Частоты. :)

ОК, покажу, мне не сложно. )))

Этот усилитель называют Lanzar. Это копия автомобильного авто уся. :) Звучит нормально, может даже хорошо, по сравнению с интегральными УНЧ, которые стоят в большинстве аппаратуры. Из настройки - нужно только правильно собрать и выставить ток покоя. :smile:

При двух парах на выходе, максимальная мощность 250Вт.

В архиве плата в формате *.lay (Sprint Layout 5.0) Final.zip

Фото и схема прилагаются.



Теперь усилитель попроще - TDA2050. Стоит копейки, мощность ~15Вт, питание +-18В.

Плата.AMP.zip



Share this post


Link to post
Share on other sites

Выкладываю Sprint Layout, может кому нужен. Собрал все свои ПП, который удалось найти. :ofigel: Там же и макросы моего производства.

SLayout_5rus.rar

Share this post


Link to post
Share on other sites

Вот вам микшер :smile:

1 микрофонный и 2 линейных входа с регулировкой усиления (Gain) +-10дб, 3-хполосный эквалайзер.

За основу взят микшер Behringer - параметры соответствующие.

Количество входов можно увеличить...




Mixer.rar

Share this post


Link to post
Share on other sites

сделано отлично,я сам недавно собрал усилитель звука на микросхемах TDA 7294,при питании +-29 вольт,поставил два трансформатора марки ТПП порядка 200ватт на каждое плечо,и нагрузка колонок 4 ом,хотел поставить ещё предваритель на советских микросхемах к157уд2,но потом пришёл к выводу что не стоит так как чувствительность усилителя прекрасна,вообще это неплохая микросхема,оформил всё в корпус сделанный из алкапона,металлического цвета,потом решил его немного улучшить,собрал преобразователь питания,работающий с +12 вольт,до +-32,чтобы можно было усилитель в авто использовать,крутая вещь,могу выложить фотки.

Share this post


Link to post
Share on other sites

только жаль что в баку малок то этим занимается(((

Share this post


Link to post
Share on other sites

Я думал мне показалось, что нет радиолюбителей о_О Нас уже двое, хоть что-то, может еще найдутся, надо развивать это направление. Должен же человек делать что-то своими руками...

Да, ППН не помешает, я год назад разводил но печать не сохранилась ((

Если выложить схему, плату, фото+моточные данные трансформатора будет хорошо. :smile: Уже можно будет сделать авто усь, Ваш ППН+Ланзар.

Да, для 7294 пред не нужен, а если уж делать то на NE5534(32). Советую собрать транзисторный усилитель, разница довольно большая.

В данный момент развожу плату для Quad 909 :smile: Не для себя... когда человек соберет и сделает фото - можно будет добавить сюда.(этот усь стоит 1300$ :o )

Edited by Леха

Share this post


Link to post
Share on other sites
Я думал мне показалось, что нет радиолюбителей о_О Нас уже двое, хоть что-то, может еще найдутся, надо развивать это направление. Должен же человек делать что-то своими руками...

Когда-то очень активно этим занимался, но сейчас времени не хватает.

Последнее что делал для себя - борткомп в машину на ПИКе. Старую версию программировали на пару с товарищем (почти 3 года назад), обновленную он целиком дорабатывал сам (ну я немного помог тоже).

Сейчас он пытается сделать дистанционник по радиоканалу. Вернее экстендер обычного пульта.

Принцип таков:

Имеются готовые китайские приемник и передатчики с поддержкой передачи данных.

С ИК приемника (3-ногий который) демодулированный сигнал поступает на вход передатчика. Приемник получает сигнал и должен обратно промодулировать его с частотой 38 кГц (стандарт NEC) и пустить на ИК светодиод.

Я предложил простой вариант на ТТЛ в качестве идеи, т.е. генератор на 2-х элементах ЛА3, на один вход 3-го элемента приходит эта несущая, на второй - сигнал с приемника. Но проблема оказалась в том, что ЛА3 не запускается от такого низкочастотного кварца.

Тогда он сделал генератор на NE555. Устройство частично заработало, но очень плохо. Проблема в том, что он не смог добиться скважности 50 на этом таймере, как ни манипулировал вненими элементами. В конце концов он написал прогу на ПИК, в которой и происходит генерация и модулирование.

Однако идея с устройством на логике ему очень понравилась своей простотой и он все-таки хочет добить и ее. Нашли решение в виде 561ТЛ1, вроде на нем должен должна генерироваться эта частота, но пока непонятно, как это сделать с кварцем, а не RC цепью.

Какие идеи?

:)

Share this post


Link to post
Share on other sites

Идей никаких. :) Дело в том что я по аналоговой части, даже уже - аудио электроника. Но...


"Duty Cycle >50%

Normally the 555 timer is unable to produce

a duty cycle of 50% or less. This is due to the

fact that the first half of the cycle both Ra and

Rb determine the charging interval (T1);

where Rb alone determines the discharge interval (T2)."


"Duty Cycle <50%

To allow a Duty Cycle of 50% or less, a

Diode D1 is placed in parallel with Rb such

that during the charging cycle (T1) Rb is

bypassed. This allows Ra and Rb to act

independently, allowing a duty cycle of nearly

0% to nearly 100%."

Похоже этот ответ на вопрос, как заставить 555 работать при скважности 50. Но если он это уже пробовал, остается найти другой таймер. :smile:

Share this post


Link to post
Share on other sites

Вот у него как раз и получалось так, что Т1 был намного больше, чем Т2, и сравнять их у него никак не получалось.

Надо будет подкинуть ему эти формулы, может получится если и не сравнять их, то хотя бы приблизить по длительности.

Вариант с 555 был идеален, т.к. он совмещал бы в себе и генератор и модулятор.

Посмотрим что получится.

Кстати, линк на это описание не подкинешь? Что-то я не могу отыскать его на том сайте.

Share this post


Link to post
Share on other sites

Легко. :smile:555 Timer Tutorials

Мой английский не идеален, но ниже, похоже, пишут, что нужно придерживаться скважности между "> 50% & < 100%; OR between > 00% & < 50%." о_О Может 555 действительно не способен работать в таком режиме.

Поищу замену...

Edited by Леха

Share this post


Link to post
Share on other sites

Еще один полезный линк. Спросил у себя на форуме... жду.

Share this post


Link to post
Share on other sites

WinISD - программа для рассчета акустики(сабвуферов:))

winisdalpha.rar

Share this post


Link to post
Share on other sites

Собрал себе микрофонный преапм. Схема взята отсюда http://audio.micronet.lv/diy/soldering/micamp.html Тем кто любит поговорить в Скайпе, Мейл Агенте, МСН - рекомендую!

MicAMP.rar



Share this post


Link to post
Share on other sites

Krank Distortus Maximus

Друг попросил собрать эту педальку :smile:

Демонстрационное видео:





Схема и печать прилагаются

Krank.rar

Ну что сказать... хорошо звучит.:smile:

Share this post


Link to post
Share on other sites

Собирал на TDA 1557Q. И на генераторных лампах от Р-874. В классе В. Согласовка по входу - резистивная нагрузка с емкостной развязкой, по выходу - согласующий трансформатор.

Share this post


Link to post
Share on other sites

Хоть кто-то что-то.... )

Share this post


Link to post
Share on other sites

Регулятор напряжения на LM317.

Максимальное входное напряжение - 40В

Выходное - 1,2-37В

Максимальный ток - 1,5А

LM317T.rar

post-33339-086434800 1328723663_thumb.gif

post-33339-044144800 1328723571_thumb.jpg

post-33339-007645200 1328723608_thumb.jpg

post-33339-028299700 1328723636_thumb.jpg

Edited by Леха

Share this post


Link to post
Share on other sites

Привет !

Меня очень интересует тема электроники , хочется собрать что-нибудь стоящее самому, но когда начинаешь вникать в суть дела , искать подходящюю литературу , инструкции , детали и их аналоги ... вообщем аппетит тут же пропадает , начинаешь понимать что для этого мало одного желания , нужно время ,знания , опыт , а главное ТАЛАНТ от природы !

Респект вам и уважуха )))

P.s. Кто-нибудь занимается сборкой ламповых УНЧ ?

Share this post


Link to post
Share on other sites

Просто нужно начинать с простых и проверенных схем :) Например та же TDA2050 или TDA2003. Сразу собрать что-то стоящее не получится при всем желании. Хотя Krank вполне осилит новичок. ;)

P.S. Я лампами не занимаюсь.

Edited by Леха

Share this post


Link to post
Share on other sites
Хотя Krank вполне осилит новичок. ;)

Леха, а ты можешь подписать номиналы этой печатки? Печатка, от пользователя канистра с гитаргира по моему... и переделать под 2pdt

krank.rar

Share this post


Link to post
Share on other sites

ildarr, просьба еще актуальна? :kavkaz:

Share this post


Link to post
Share on other sites

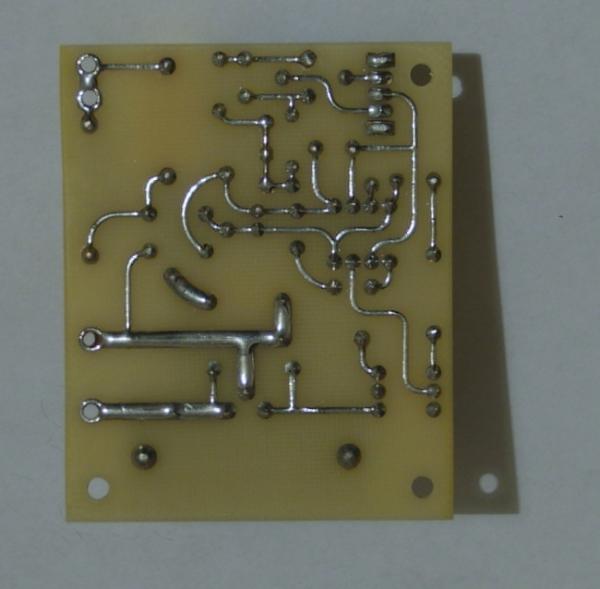

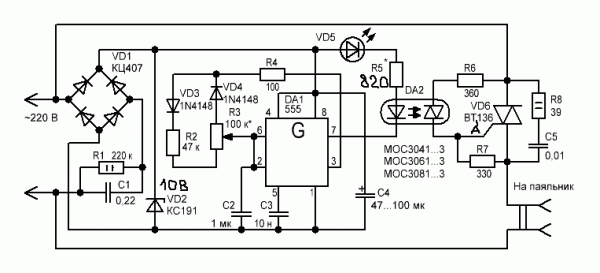

Регулятор мощности с переключением при переходе через ноль.




PCB_2.rar

Автор схемы Falconist.

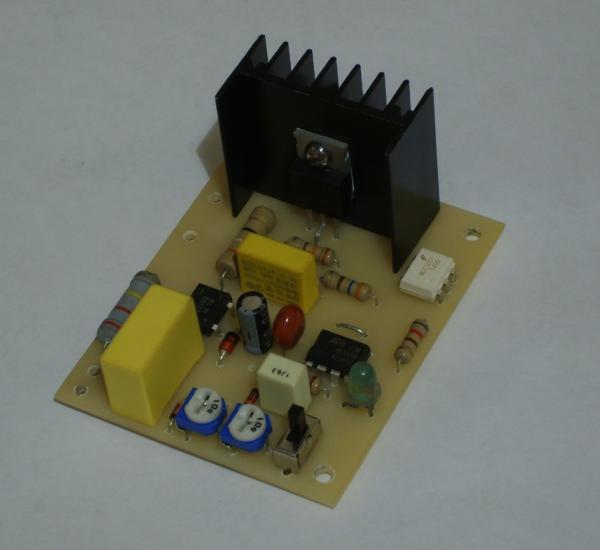

Регулируемая мощность ограничена только применённым симистором и площадью радиатора. Тот что на фото (BT139-600) справляется с мощностью около 1кВт. Но радиатор горячий.

При использовании схемы для регулировки низкой мощности, например, как регулятор температуры паяльника, нужно замкнуть R2(предусмотрено на плате).

Будьте внимательны, цоколевка у других симисторов может отличаться.

Edited by Santehnik

Share this post


Link to post
Share on other sites

я электрошокер собирал работало недолго из за транса изол пленка умирала

Edited by oxotnik iz stayi

Share this post


Link to post
Share on other sites

сантехник я собирал с другом телемастером по другой схеме там электрошокер на интегральной микросхеме был для изол пленки чтобы транс не превышал габариты нашли самую тонкую изолят плеку но пробивает и часто я слышал от знаюших людей что можно сделать шокер действуюший на растоянии то есть без контакта электродов с телом опонента

Edited by oxotnik iz stayi

Share this post


Link to post
Share on other sites

Мне кажется там похожий принцип - сначала создается дуга, а потом через нее бьет основной разряд. А чтоб на расстоянии... не знаю что имели ввиду эти люди, но для большой дуги нужно очень высокое напряжение... да и зачем такое нужно? blink.png

Зачем придумывать себе проблемы? В статье описан работоспобный конструктив, где ничего не пробивает и разряд приличный. Деталей там мало и большинство дешевые. ph34r.gif

Share this post


Link to post
Share on other sites

сантехник я собирал с другом телемастером по другой схеме там электрошокер на интегральной микросхеме был для изол пленки чтобы транс не превышал габариты нашли самую тонкую изолят плеку но пробивает и часто я слышал от знаюших людей что можно сделать шокер действуюший на растоянии то есть без контакта электродов с телом опонента

Тогда тебе нужно будет носить с собой нехилую подстанцию...)

А вместо плёнки может залить прорезиненой пластмассой...?

Share this post


Link to post
Share on other sites

насчет дистанционого шокера я часто слышал что еесть светодиоды поляризуюшие воздух а если воздух поляризован то проводит электричество а значит можно направить разряд на опонента без контакта

Share this post


Link to post
Share on other sites

Это только у вас, в Азербайджане, сдохли, а российских и украинских радио-форумов хватает rolleyes.gif

Металлоискатель Tracker PI-2.

Чувствительность на 5коп СССР 18-22см



Traker PI-2.rar

Более подробное описание тут.

Share this post


Link to post
Share on other sites

Я помню несколько лет назад Ульяновский вариант собирал УМ..Звук, не спорю , профессиональный выдает, но что в нем мягкого и волшебного я так и не понял.Разве что простота.Видимо у господина Ульянова какие то особенные уши..Да кстати бирден кто то чашар захочет такой сколотить свяжитесь со мной подскажу кое что.Товарищ Ульянов в своих статьях   весьма пикантно исказил некоторые подробности, из за которых ваш усилитель будет тарахтеть как мерседес без глушителя..

Edited by Azgard

Share this post


Link to post
Share on other sites

Я думал, что радиофанаты сдохли как класс!!!

Сдохли коллега..сдохли а вместе с этим много чего еще сдохло..(((

Share this post


Link to post
Share on other sites

Мой друг хочет собрать бегущие огни на микросхемах 155 серии

4 линии по 24 светодиода всего 96 светодиодов

управление частотой 2-мя кнопками (+) (-)



может у кого есть готовая схема?

Share this post


Link to post
Share on other sites
